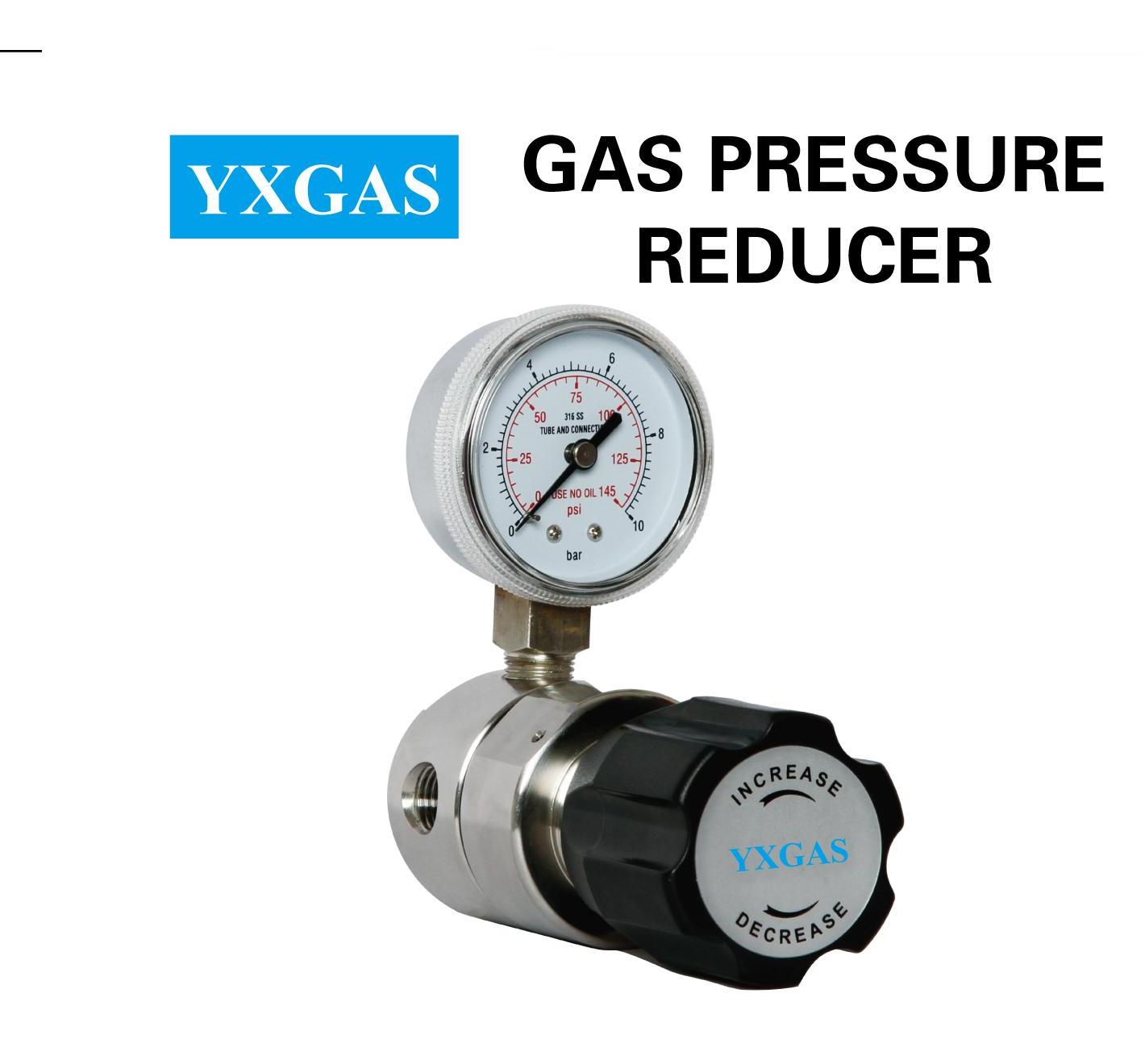

GR11系列不銹鋼特氣管路減壓器
|
|
更新時間： |
2024-07-10 |
產品型號： |
GR11LB |
產品報價： |
 |
產品特點： |
R11膜片式減壓器，輸出壓力穩(wěn)定，特別適用于氣體分析儀器、各種高純氣體、腐蝕性氣體及有毒氣體。 |
|
結構特點：
- 單級式減壓結構
- 膜片與母體采用硬密封形式
- 母體接口螺紋：1/4” NPT(F)
- 安全壓力：1.5倍的 大輸入壓力
- 適用溫度：-40oF ~ 165oF(-40oC ~ 74oC)
- 泄露率：2 x 10-8 atm.cc/sec He
- CV：0.14
- 重量：0.9 kg(2.0 lbs)
材質
- 母體：銅電鍍，316L
- 閥座：PCTFE，PTFE，Vespel®
- 膜片：316L , Hastelloy® 哈氏合金
適用范圍
- 半導體制程
- 實驗室
- 氣相分析
- 測試儀表
- 石油化學工業(yè)
- 電廠設備
|
型號參數(shù)：
| 系列號 |
母體孔 |
閥座材料 |
輸入壓力 |
輸出壓力 |
壓力表 |
進氣形式 |
出氣形式 |
選項 |
| R11B(銅電鍍) |
A |
K：PCTFE |
C：4000psig |
F：0-500psig |
G：附壓力表(MPa) |
00：1/4" NPT(F) |
00：1/4" NPT(F) |
R：附安全閥 |
| R11SL(316L) |
B |
T：PTFE |
D：3000psig |
G：0-250psig |
P：附壓力表 (psi / bar) |
23：CGA330 |
10：1/8"卡套接頭 |
N：附針閥 |
| |
D |
V：Vespel® |
F：500psig |
I：0-100psig |
W：無壓力表 |
24：CGA350 |
11：1/4"卡套接頭 |
D：附膜片閥 |
| |
G |
|
|
K：0-50psig |
|
27：CGA580 |
12：3/8"卡套接頭 |
H: Hastelloy®膜片 |
| |
J |
|
|
L：0-25psig |
|
28：CGA660 |
15：6mm卡套接頭 |
|
| |
M |
|
|
Q：30" Hg Vac-30 psig |
|
30：CGA590 |
16：8mm卡套接頭 |
|
| |
Q |
|
|
S：30" Hg Vac-100 psig |
|
52：G5/8"-RH(F) |
74：M8 × 1RH(M) |
|
| |
|
|
|
T：30" Hg Vac-200 psig |
|
63：W21.8-14RH(F) |
其它形式接頭可供選擇 |
|
| |
|
|
|
|
|
64：W21.8-14LH(F) |
|
|
| |
|
|
|
|
|
其它形式接頭可供選擇 |
|
|
|
| |
|
|
|
