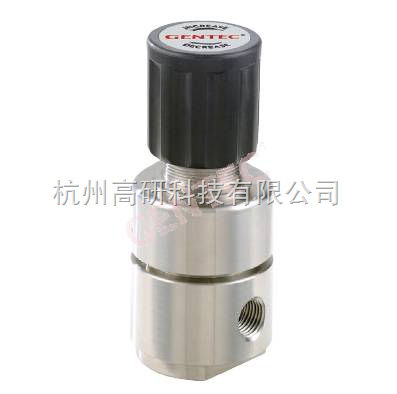

R23系列不銹鋼大流量減壓器
|
|
更新時間： |
2014-04-14 |
產品型號： |
R23SLGK |
產品報價： |
 |
產品特點： |
無 |
|
|
|
R23SLGKR23系列不銹鋼大流量減壓器的詳細資料： |
|
結構特點：
-
單級式減壓結構
-
膜片與母體采用硬密封形式
-
壓力表、安全閥接口1/4"NPT（F）
-
進出氣接口3/4"NPT（F）
-
安全壓力：1.5倍的 大輸入壓力
-
輸入壓力：500，1500，3000，4000 psig
-
輸出壓力：0-15，0-25，0-75，0-125 psig
-
適用溫度：-40°C ~ 74°C （-40°F ~ 165°F）
-
內泄露：2×10-8atm.cc/sec He
-
CV值：2.0，1.8
-
重量：2.7 kg（6.0 lbs）
材質
-
母體：銅電鍍，316L
-
閥座：PCTFE，Vespel®
-
膜片：316L ，Hastelloy®
適用范圍
-
氣體吹掃系統
-
特種氣體
-
氣壓控制設備
-
氣體控制箱
 ? |
 |
|
流量特性曲線圖 |
 |
 |
|
安裝尺寸圖 |
A 向 |
 |
 |
|
背板安裝尺寸圖 |
面板安裝尺寸圖（ 厚7mm） |
型號參數：
|
系列號 |
母體孔 |
閥座材料 |
輸入壓力 |
輸出壓力 |
壓力表 |
進氣形式 |
出氣形式 |
選項 |
|
R23SL（316L） |
A |
K：PCTFE |
C：4000psig |
H：0-125psig |
G：附壓力表（MPa） |
04：1/2" NPT（F） |
04：1/2" NPT（F） |
P：面板安裝 |
|
R23M（Monel） |
B |
V：Vespel |
D：3000psig |
J：0-75psig |
W：無壓力表 |
05：1/2" NPT（M） |
05：1/2" NPT（M） |
V：附安全閥 |
|
R23B（Brass） |
D |
T：Teflon |
E：1500psig |
L：0-25psig |
|
06：3/4" NPT（F） |
06：3/4" NPT（F） |
Q：面板安裝，附安全閥 |
|
R23H（Hastelloy） |
G |
|
F：500psig |
M：0-15psig |
|
07：3/4" NPT（M） |
07：3/4" NPT（M） |
|
|
|
J |
|
|
|
|
|
|
|
|
|
|
| |
|
|
|
